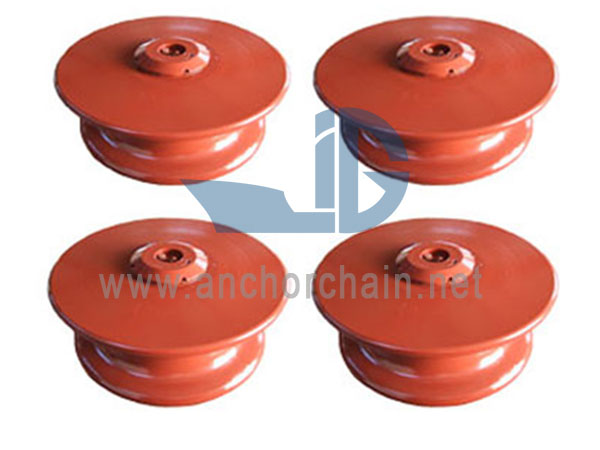

Mga Karaniwang Tampok ng Pahalang na Sheave1. Idinisenyo para sa pagsira ng lakas ng wire na may 90 degree warp on sheave
Mga Pamantayang Tampok ng Pahalang na Sheave
1. Dinisenyo para sa pagkasira ng lakas ng wire na may 90 degree warp on sheave
2. Grasa ang lubricatedbronze bush
3. Carbon steel pin at tindig
4. Sheaves na gawa sa mataas na kalidad na carbon steel at seamless pipe
5. Walang mga depekto sa ibabaw
6. Walang block orlooseness kapag umiikot ang sheave
7. Sa welded base
8. Kumuha ng sertipikasyon ngCCS, ABS atbp.
Mga Opsyonal na Tampok
1. Maramihang mga bigkis
2. Bolt base
3. Load monitoringsystem
4. Gumawa ayon sa mga customermga guhit
Pagguhit ng Horizontal Sheave
|
MAX WIRE DIA(mm) |
A(mm) |
B(mm) |
H(mm) |
Ф(mm) |
|
20 |
650 |
510 |
70 |
360 |
|
25 |
700 |
540 |
70 |
390 |
|
32 |
810 |
650 |
95 |
540 |
|
38 |
960 |
760 |
125 |
640 |
|
44 |
1080 |
850 |
160 |
710 |
|
52 |
1310 |
1060 |
175 |
880 |
|
60 |
1450 |
1130 |
185 |
920 |
|
68 |
1600 |
1250 |
195 |
956 |
|
76 |
1820 |
1350 |
220 |
1120 |
