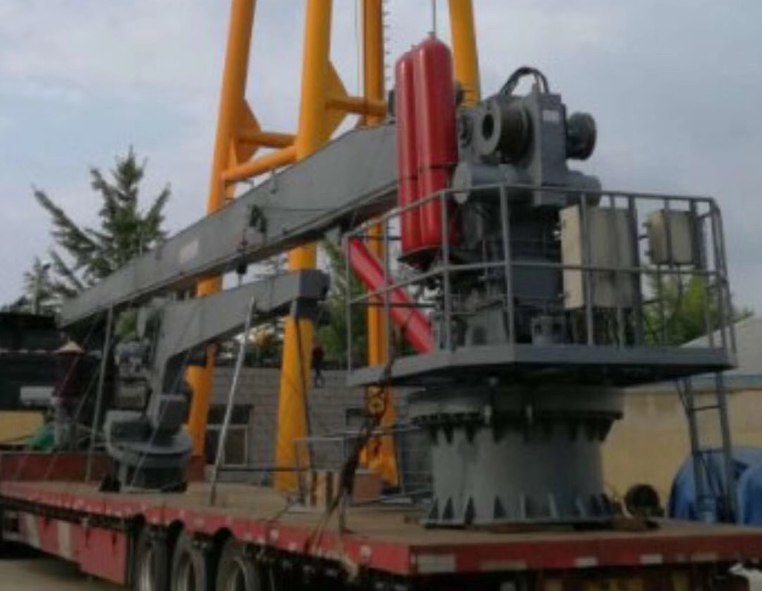

Marine craneOffshore crane ay idinisenyo lalo na para sa oil platform, platform supply vessel, barge atbp. Batay sa disenyong pagsasaalang-alang ng API-2C, ang mga offshore crane ay maaaring nasa gumaganang kondisyon ng inboard lift, outboard lift at personnel lift.
Marine crane
Ang marine crane ay idinisenyo lalo na para sa oil platform, platform supply vessel, barge atbp. Batay sa pagsasaalang-alang sa disenyo ng API-2C, ang mga marine crane ay maaaring nasa gumaganang kondisyon ng inboard lift, outboard lift at personnel lift.
Ang kreyn ay maaaring nilagyan ng:
Sistema ng air-conditioning ng taksi
Suspension arm projection lamp
Aircraft Obstruction Beacon at Suspension Arm Projection Lamp
Anti-sabog
Patuloy na sistema ng pag-igting
Electromotor o diesel drive
Touch screen display function
Pag-andar ng pagpili ng estado ng dagat
Pag-andar ng hanged man
Mga sertipiko mula sa CCS, DNV, ABS, GL, LR, BV, RINA, NK, KR at iba pang mga classification society
Pangunahing pagtutukoy:
|
Modelo |
Offshore hoisting load×radius(t×m) |
Onboard hoisting load×radius(t×m) |
Pagtaas ng load×bilis(t×m.min) |
Whip load×radius(t×m/min) |
Luffing time(s) |
Bilis ng slewing (m/min) |
lakas ng pagmamaneho (kw) |
|
HO5-15P |
5×15 |
5×15 |
5×30 |
- |
CL:70 |
0.8 |
75 |
|
HO15-10(8.5-18)P |
15×10 8.5×18 |
15×10 8.5×18
|
15×20 |
3×20×30 |
CL:130 |
1 |
160 |
|
HO25-35P |
25×35 |
25×35 |
25×20 |
- |
CL:130 |
0.5 |
315 |
|
HO15-15P |
15×15 |
15×15 |
15×18 3×26 |
- |
RL:100 |
1.5 |
110 |
|
HO16-25P |
16×25 |
16×25 |
16×18 |
- |
RL:100 |
1 |
200 |
|
HO20-16(5-30.5)P |
20×16 5×30.5 |
20×22 7.5×30.5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
|
HO30-12(11-30.5) |
30×12 11×30.5 |
30×17 15.5×30.5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
|
HO20-16(5-30.5)P |
20×16 5×30.5 |
20×22 7.5×30.5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
|
HO30-12(11-30.5)P |
30×12 11×33.5 |
30×17 15.5×33.5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
|
HO40-102(11-36.5)P |
40×10 11×36.5 |
40×14 15.5×36.5
|
40×30 |
5×38×70 |
RL:130 |
0.8 |
400 |
|
HO50-15(15-33.5)P |
50×15 15×33.5 |
50×15 15×33.5
|
50×18 |
10×36×60 |
RL:130 |
0.8 |
350 |
|
HO70-15(30-45)P |
70×15 30×45 |
70×21 40×45
|
70×18 |
20×48×67 |
RL:180 |
0.85 |
650 |
|
HO80-10(12-45)P |
80×10/12×45(n=4) 40×23/14×45(n=2) |
80×10/12×45(n=4) 40×23/14×45(n=2)
|
80×9(n=4) 40×18(n=2) |
5×47.5×90 |
RL:150 |
0.6 |
336 |
|
Tandaan: 1. Ang boltahe sa pagmamaneho: 380V/50Hz ac/3 Ph o 440V/60Hz ac/3 Ph o diesel engine. 2. Ang talahanayan ng parameter ay para lamang sa sanggunian, ang mga pagtutukoy na kinakailangan ng gumagamit ay maaaring idisenyo. 3.RL-steel rope luffing,CL-oil cylinder luffing. |
Ipaliwanag ng modelo:HO5-15P 1. HO-Hydraulic Offshore Crane 2. 5-SWL 3.15-Max. nagtatrabaho radius 4. P-Offshore pedestal crane |
||||||
