Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: fairlead para sa paggabay sa cable at baguhin ang direksyon o limitahan ang posisyon ng pag-export nito, at bawasan ang friction sa pagitan ng cable at ng hull, main Roller fairlead , cleat Roller fairlead , open-type na roller guide cable unit , 360 ° Swivel fairlead at iba pa.
Universal Fairlead Chain Wheel
Universal Fairlead Chain Wheel: fairlead para sa paggabay sa cable at baguhin ang direksyon o limitahan ang posisyon ng pag-export nito, at bawasan ang friction sa pagitan ng cable at ng hull, main Roller fairlead , cleat Roller fairlead , open-type roller guide cable unit , 360 ° Swivel fairlead at iba pa.

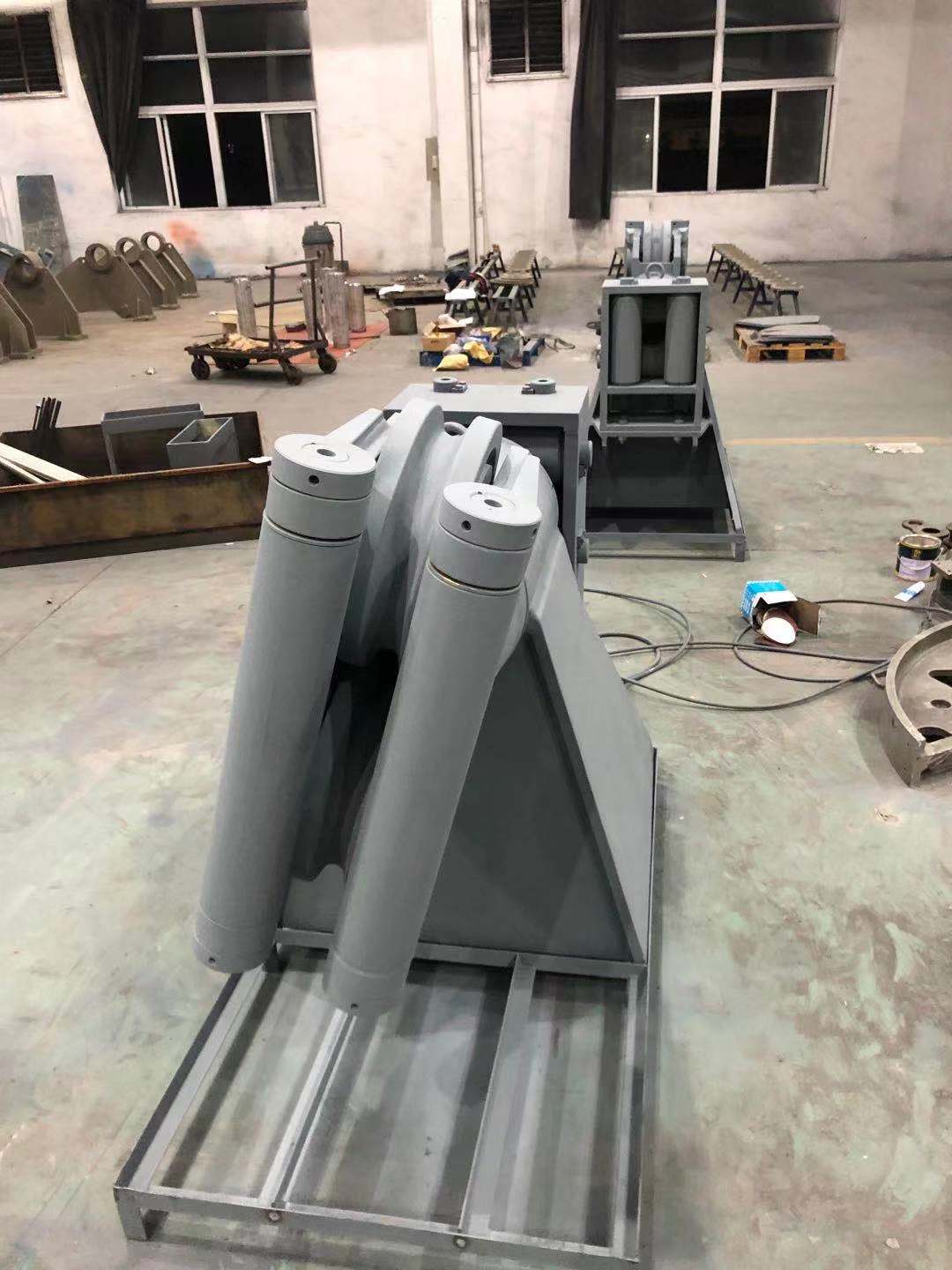

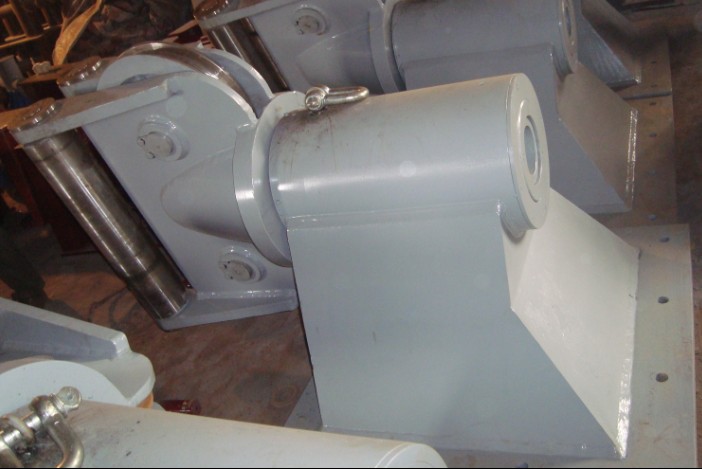

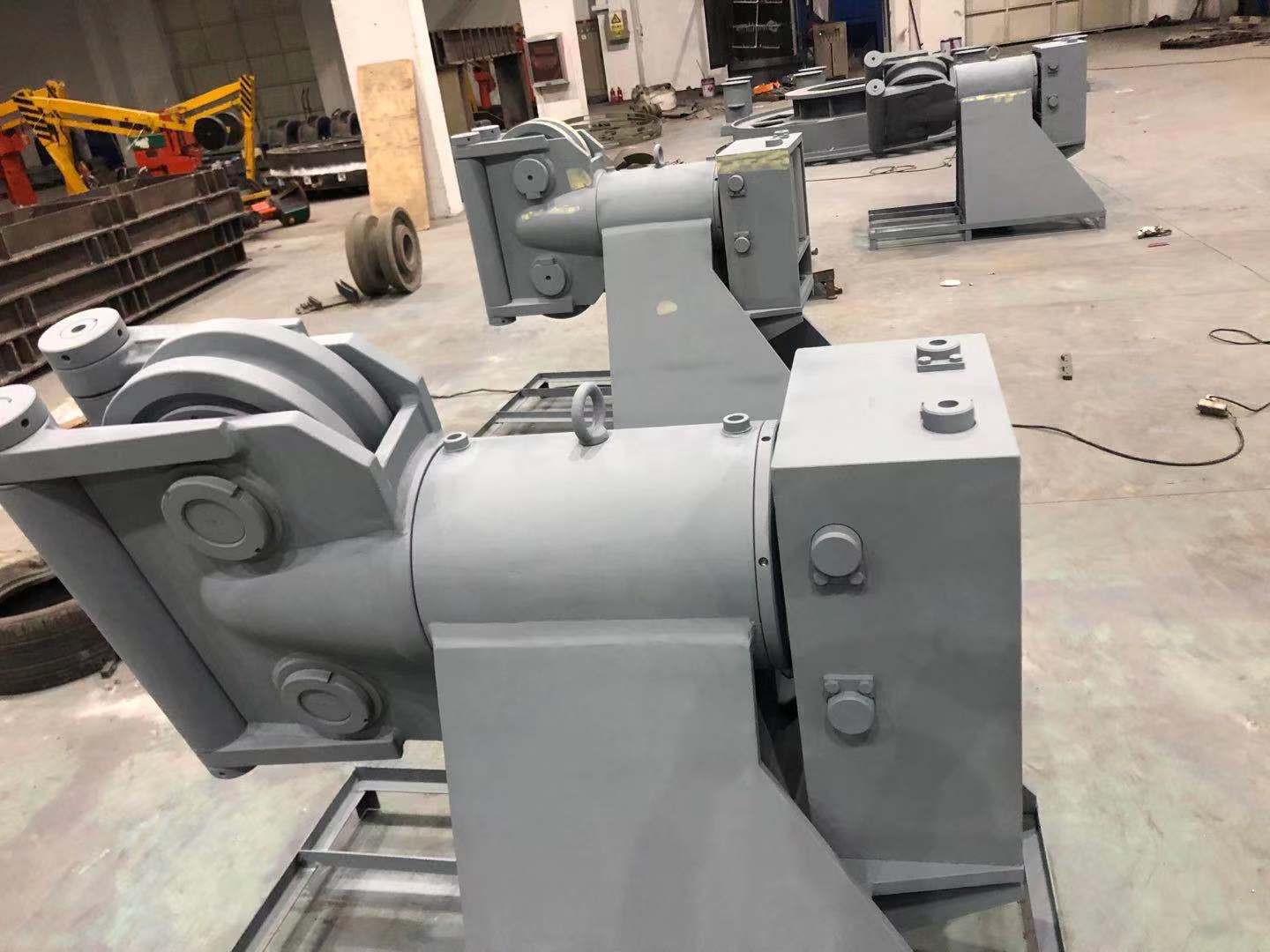

Ang Universal Fairlead Chain Wheel, kabilang ang bracket, master cylinder at ang cable guide ay nangangahulugan ng nasabing pangunahing cylinder na malayang maiikot tungkol sa gitnang axis nito na itinatapon sa paraang bracket , ang pangunahing tubular na katawan ay binibigyan ng through hole sa gitnang axis nito; gabay cable device ay may kasamang dalawang panlabas na playwud at gupitin ang dalawang parallel na hanay ng pulley juxtaposed sa pagitan ng playwud, playwud naayos patayo itapon sa harap na ibabaw ng pangunahing silindro ; gamit ang master silindro at gulong kaya pinagsamang disenyo, compact na istraktura, maliit na espasyo, ay madaling mailapat sa maliliit na sasakyang-dagat; Samantala, ang cable guide ng cylinder head ay maaaring malayang umiikot sa paligid ng pangunahing axis, kaya fairleads mataas na flexibility upang matugunan ang mga pangangailangan ng iba't ibang mga oryentasyon ng cable guide, lubos na pagpapabuti ng fairlead bilis, pag-save ng maraming kagamitan at mga mapagkukunan ng paggawa; plywood front end casing, upang ang cable ay mas makinis, pag-iwas sa gilid ng bakal para sa cable friction damage.
|
Figure No. |
Lead Sheave Stock No. |
Sheave Diamerter (in.) |
Standard Bawat isa (ibs) |
Timbang ng Bawat (ibs) |
Mga dimensyon(in.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
