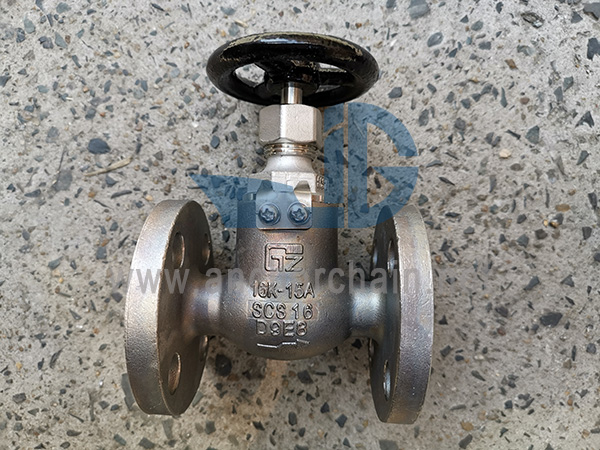

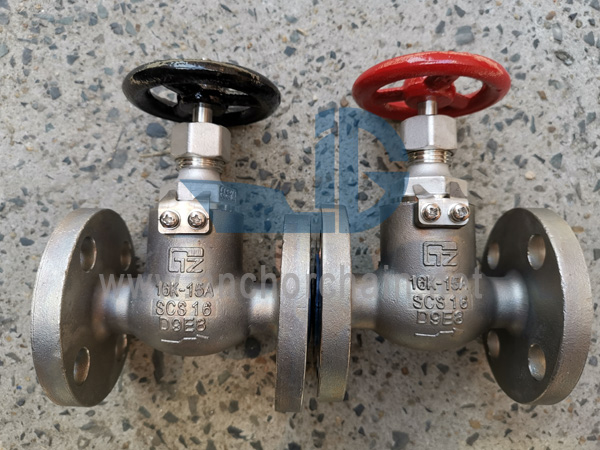

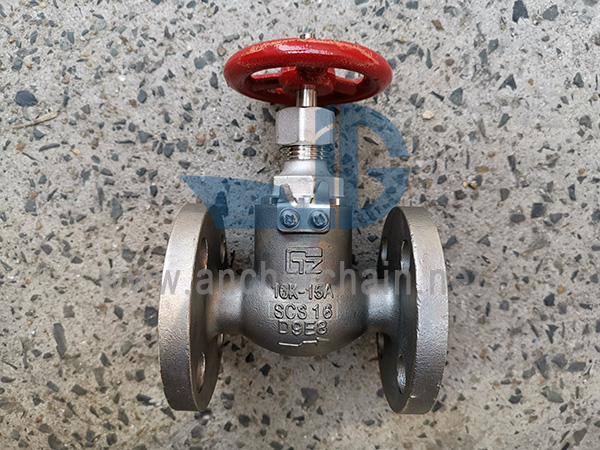

JIS F 7303 16K SCS16 Stainless Steel Globe Valves Pamantayan ng Disenyo: JIS F7303-1996Pamantayang Pagsubok: JIS F7400-1996Presyur ng Pagsubok: Katawan-3.3Mpa, Seat-2.42Mpa Sukat ng Flange ayon sa JIS B2220-16K
Sukat ng Flange ayon sa JIS B2220-16K
Pangunahing materyal:
1-Katawan: Hindi kinakalawang na asero(SCS16)/SUS316L
2-Disc: Hindi kinakalawang na asero(SCS16)/SUS316L
3-Stem: Hindi kinakalawang na asero(SCS16)/SUS316L
4-Bonnet: Hindi kinakalawang na asero(SCS16)/SUS316L
5-Handwheel: Cast Iron (FC200)
IMPA Code | Sukat | L | D | C | Hindi ng Bolt Hole | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
